Anleitungen für 850er und V70, S70, C70 der ersten Generation.

Tue Nov 14 08:41:21 CET 2017    |    scutyde    |    Kommentare (1)

Da ich relativ oft Kabelbäme anfertige hab ich mich entschieden eine kleine Liste zu machen mit den Kabelkontakten die Volvo verwendet. Diese sind offensichtlich nicht von Volvo hergestellt. Volvo verkauft diese teilweise mit horrenden Aufschlägen (2,5€ pro Stk für etwas was keine 0,30€ kostet). Was aber noch ungünstiger ist, ist das Volvo diese Kontakte teilweise vorgecrimpt verkauft.

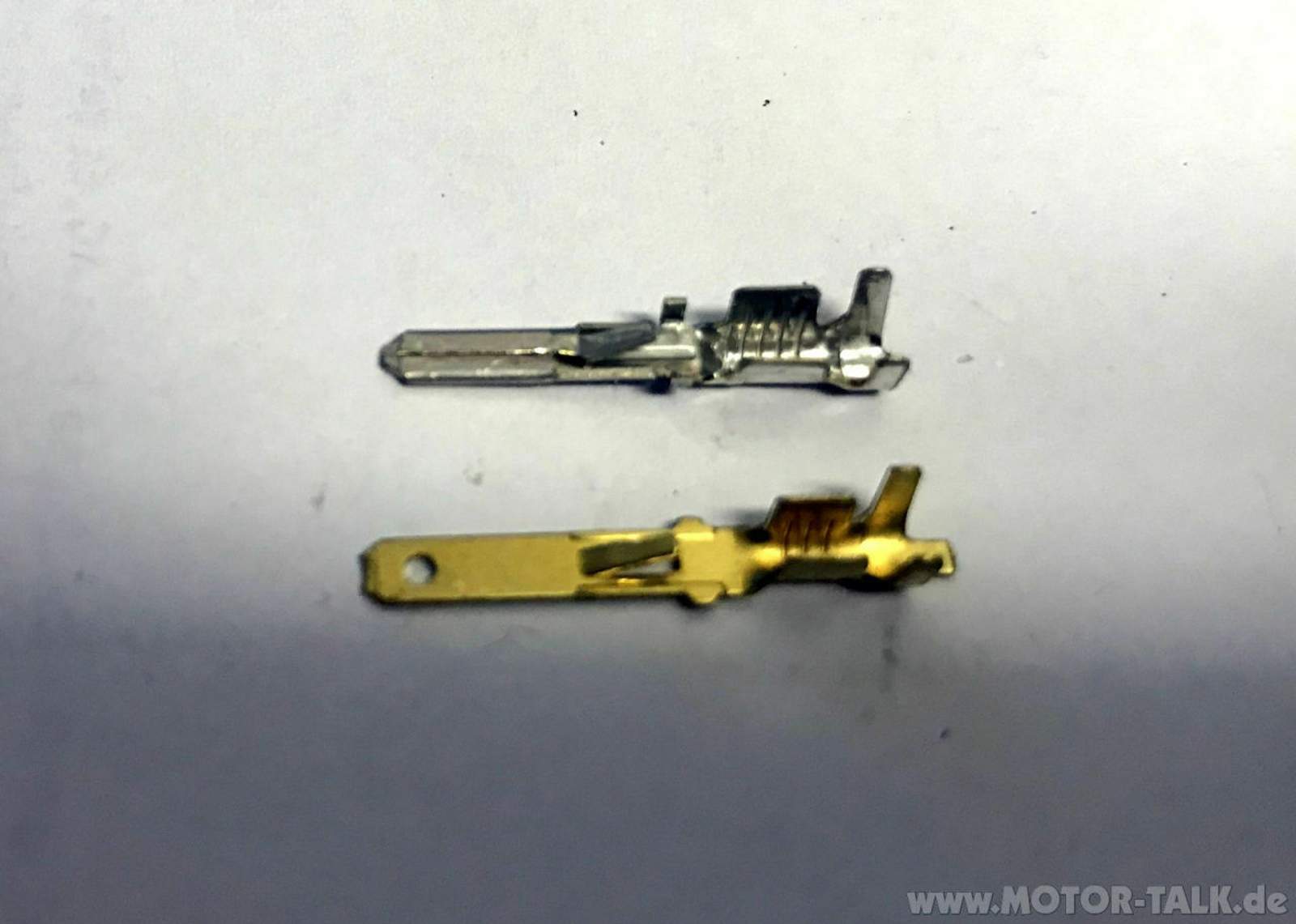

FASTIN FASTON 2.8mm

fastin-faston-vs-isofastin-faston-vs-iso



Dieser Kontakt wird im Innenraum benutzt in fast alle Steckverbindungen mit den 2.8mm Kontakten auf der männlichen Seite. Zu finden unter anderem im Zubehör Stecker. Darunter ist der ISO Kontakt abgebildet. Dieser passt auch perfekt in diese Stecker aber es ist nicht die originale Lösung aber durchaus praktizierbar.

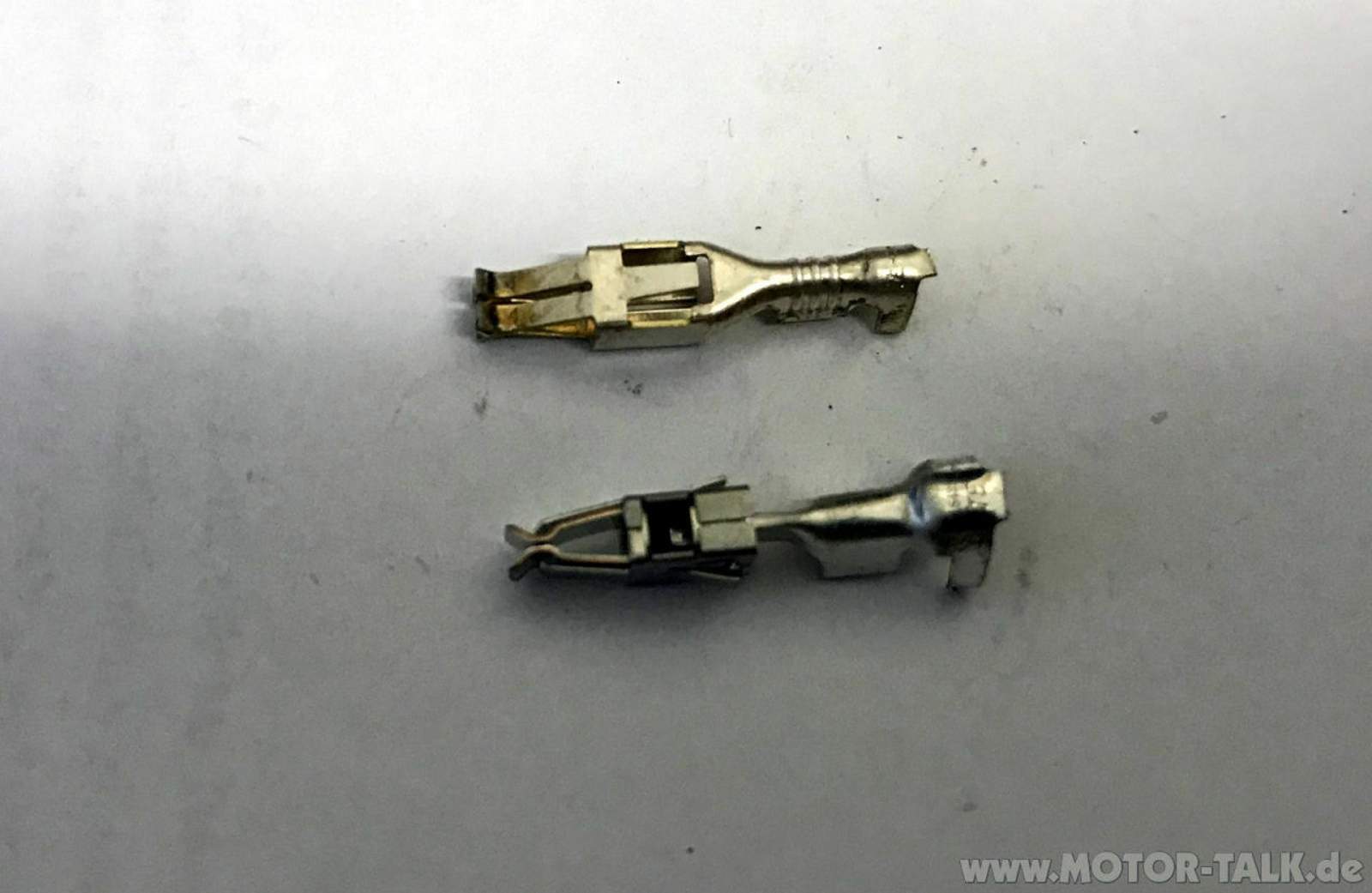

AMP JPT und ISO



iso-vs-amp-jptiso-vs-amp-jpt



Beide werden im Innenraum benutzt in den weiblichen Steckern wie z.B. das Buchsengehäuse für die ganzen Schaltern. Beide werden von Volvo verwendet wobei der AMP JPT (Junior Power Timer) mehr. Ist auch stabiler und hat auch 2 Verriegelungen.















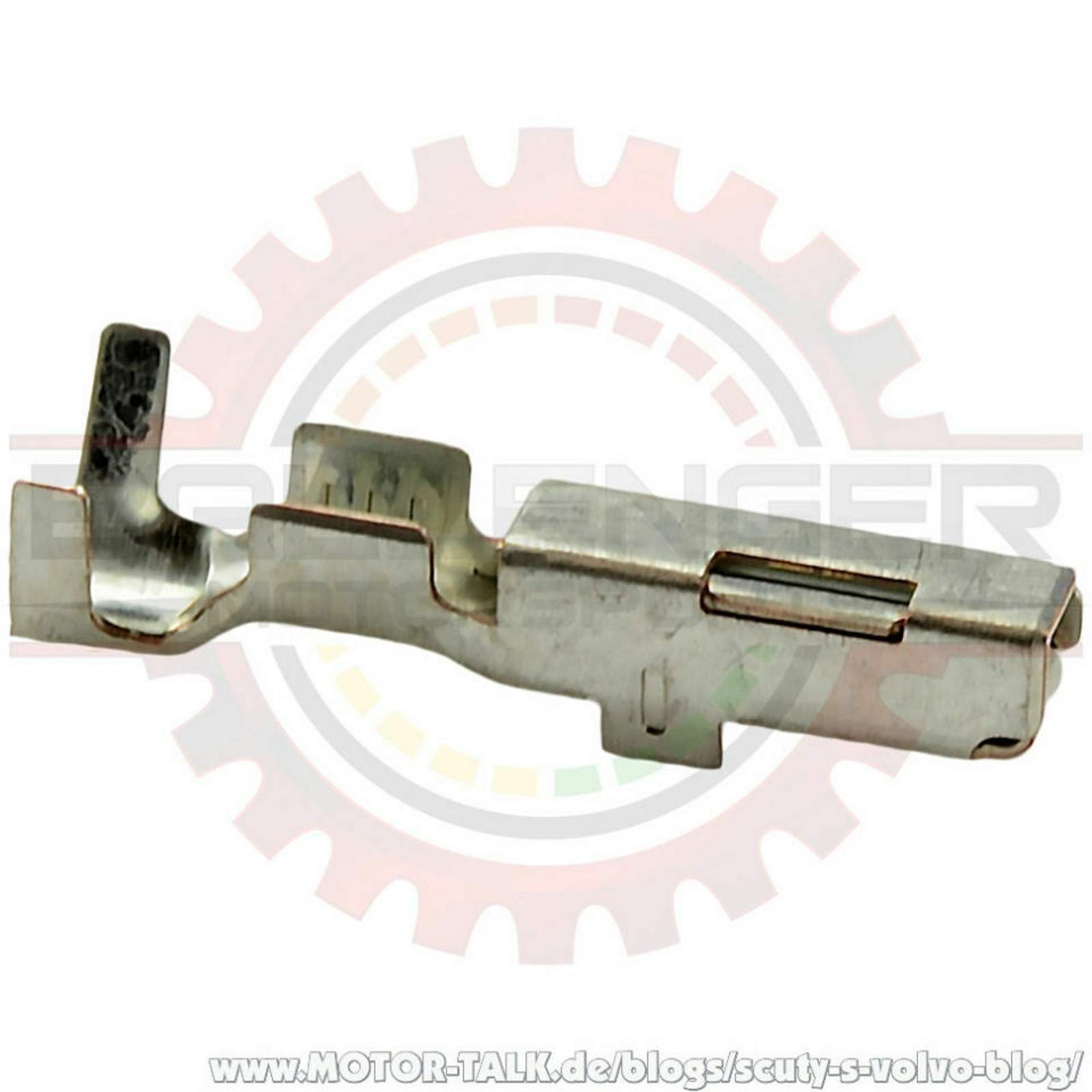

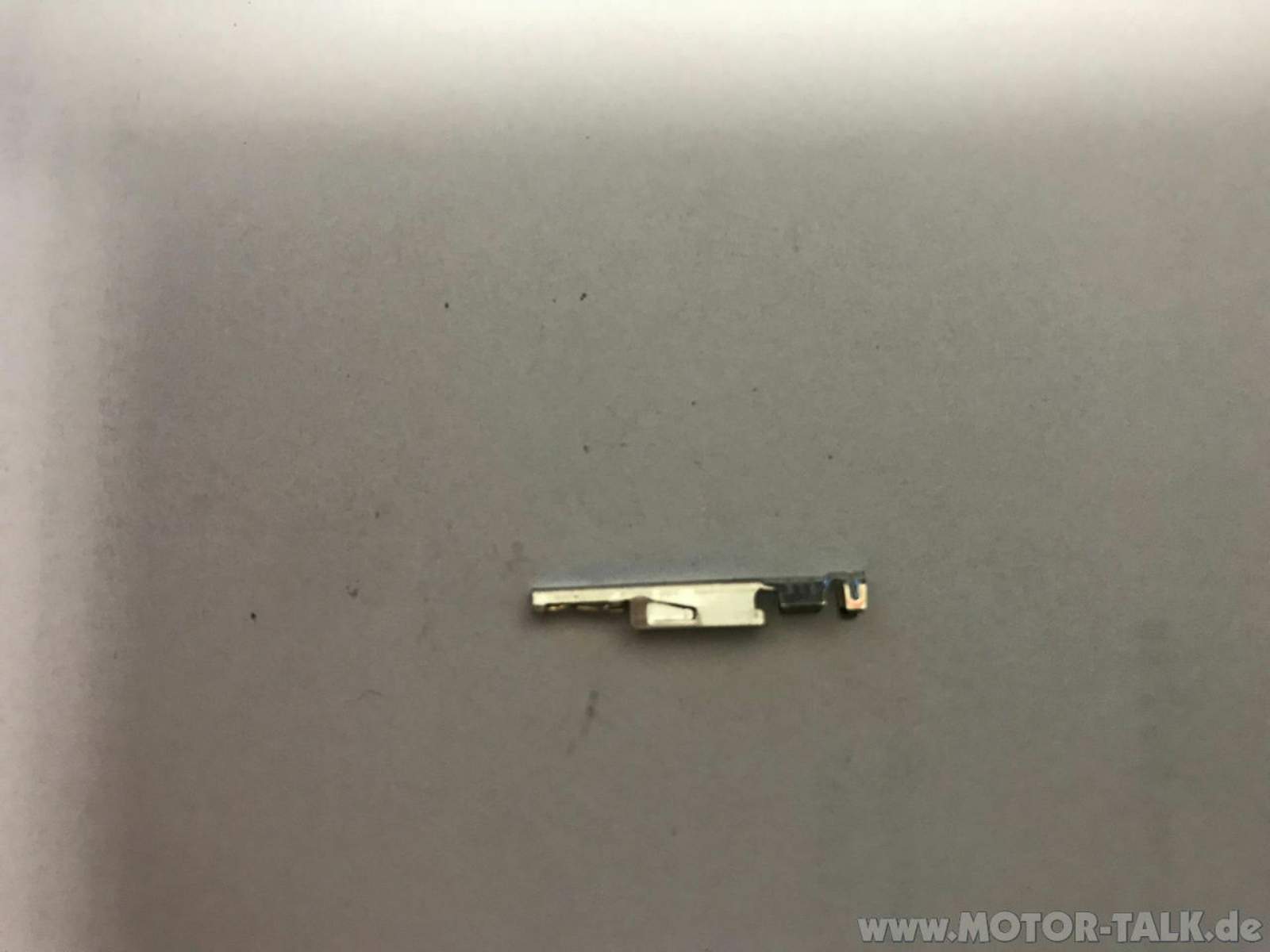

IL-AG5



il-ag5il-ag5



Jetzt kommen wir zu etwas "exotisches" welches ich lange gesucht habe, da er zu den Kontakten gehört die vorgekrimpt geliefert werden. Dieser wird in den ganzen grünen Steckern benutzt wie Tacho, ECC, Verstärker usw.

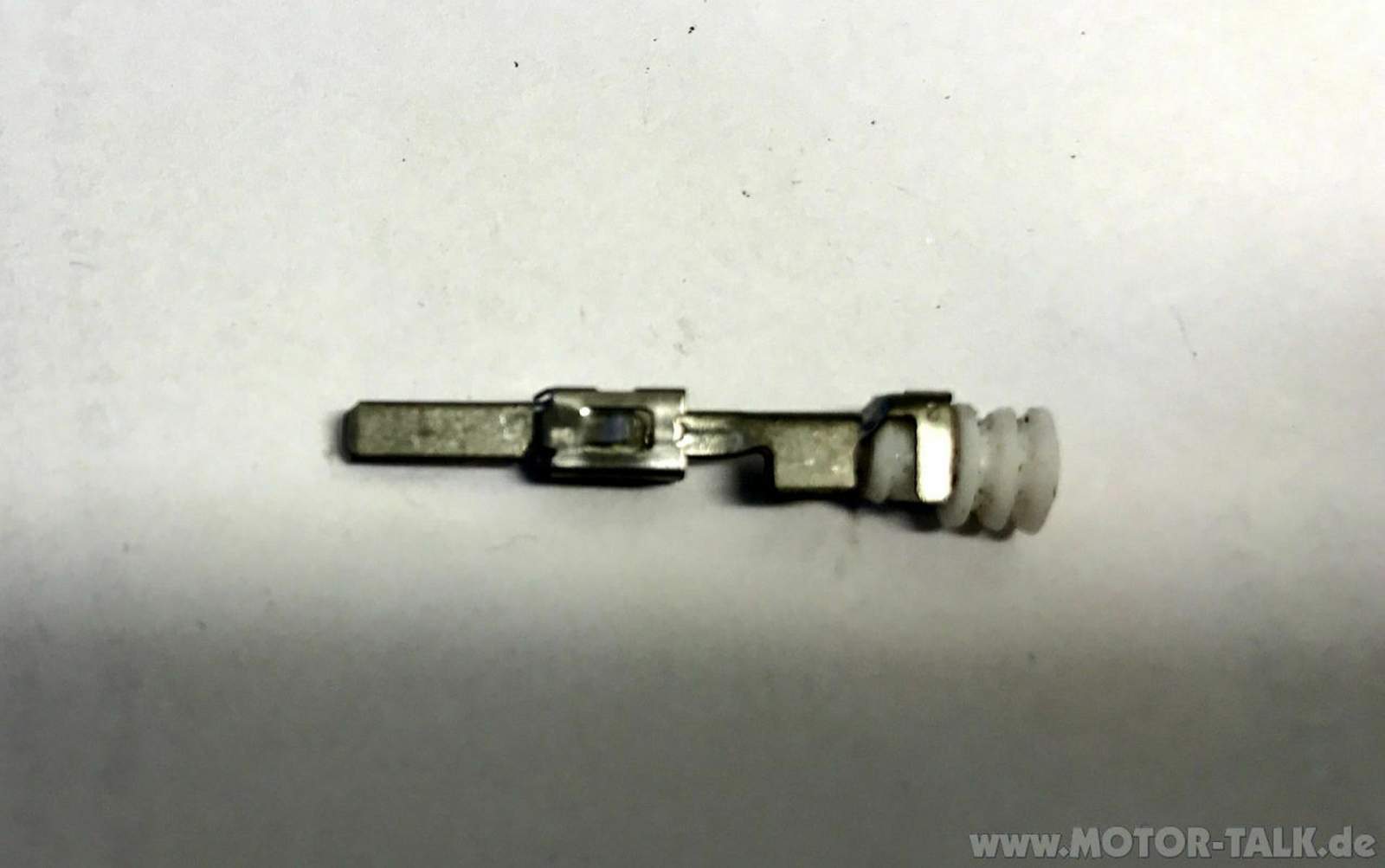

Standard Timer 6.3mm



standard-timerstandard-timer



Wird in ein paar Steckern benutzt z.B. Kofferraum bei dem Dauerplusstecker wo die Anhängerkupplung und Radio Verstärker / Antenne angeschlossen sind oder auch Powersitz.

















FASTIN FASTON 6.3mm



fastin-faston-6-3fastin-faston-6-3



Wird als männlichen Kontakt benutzt in den Stecker wo die Standard Timer vorkommen.

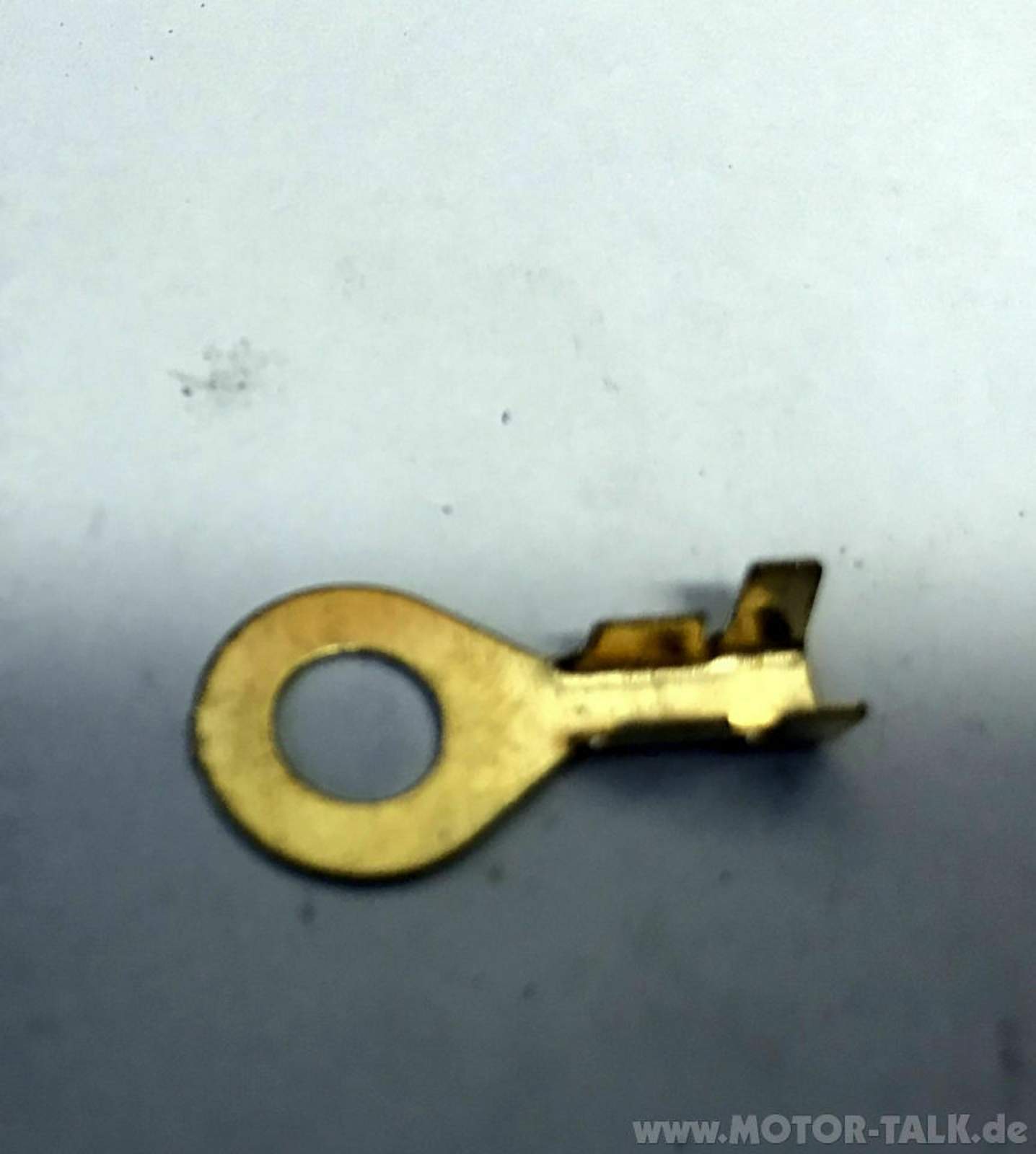

Ringkabelschuh mit M6



ringkabelschuhringkabelschuh



Wird im Innenraum benutzt für die Massepunkte wie z.B. an der A Säule oder unter den Rücksitzbänken.

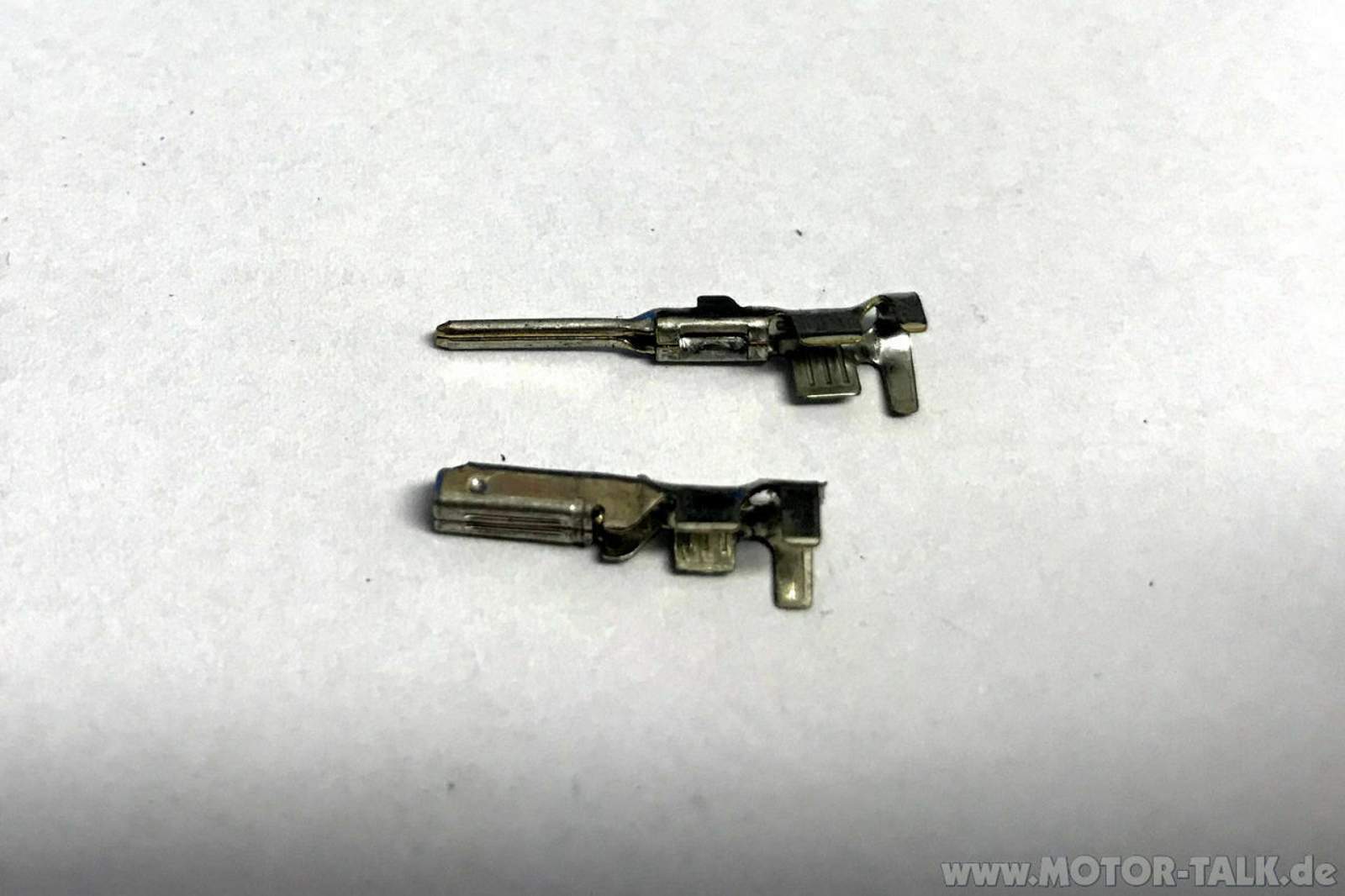

AMP Superseal



amp-supersealamp-superseal



Werden in den Radiosteckern benutzt sind also nützlich wenn man sich einen Verstärker Kabelbaum bauen will.

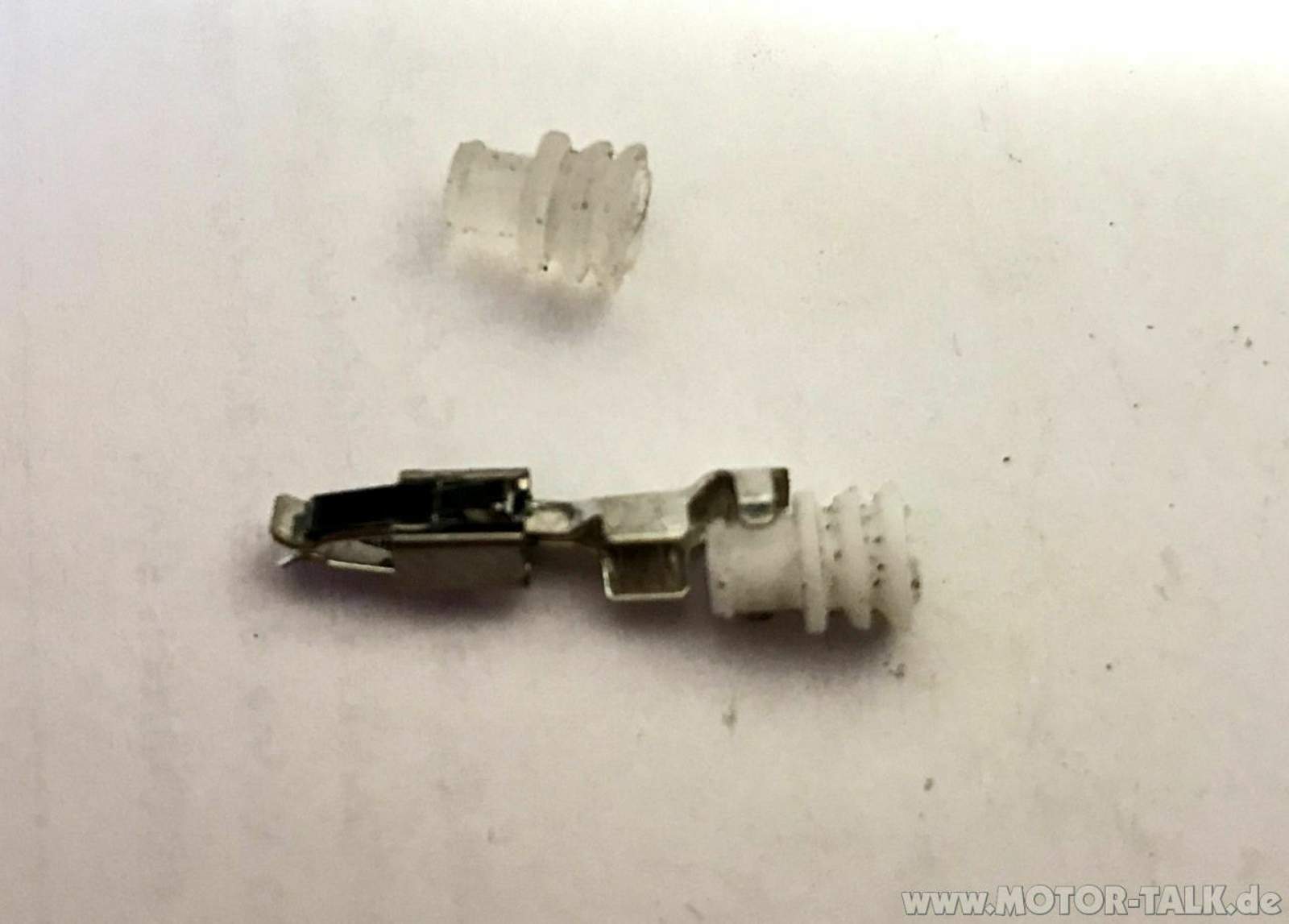

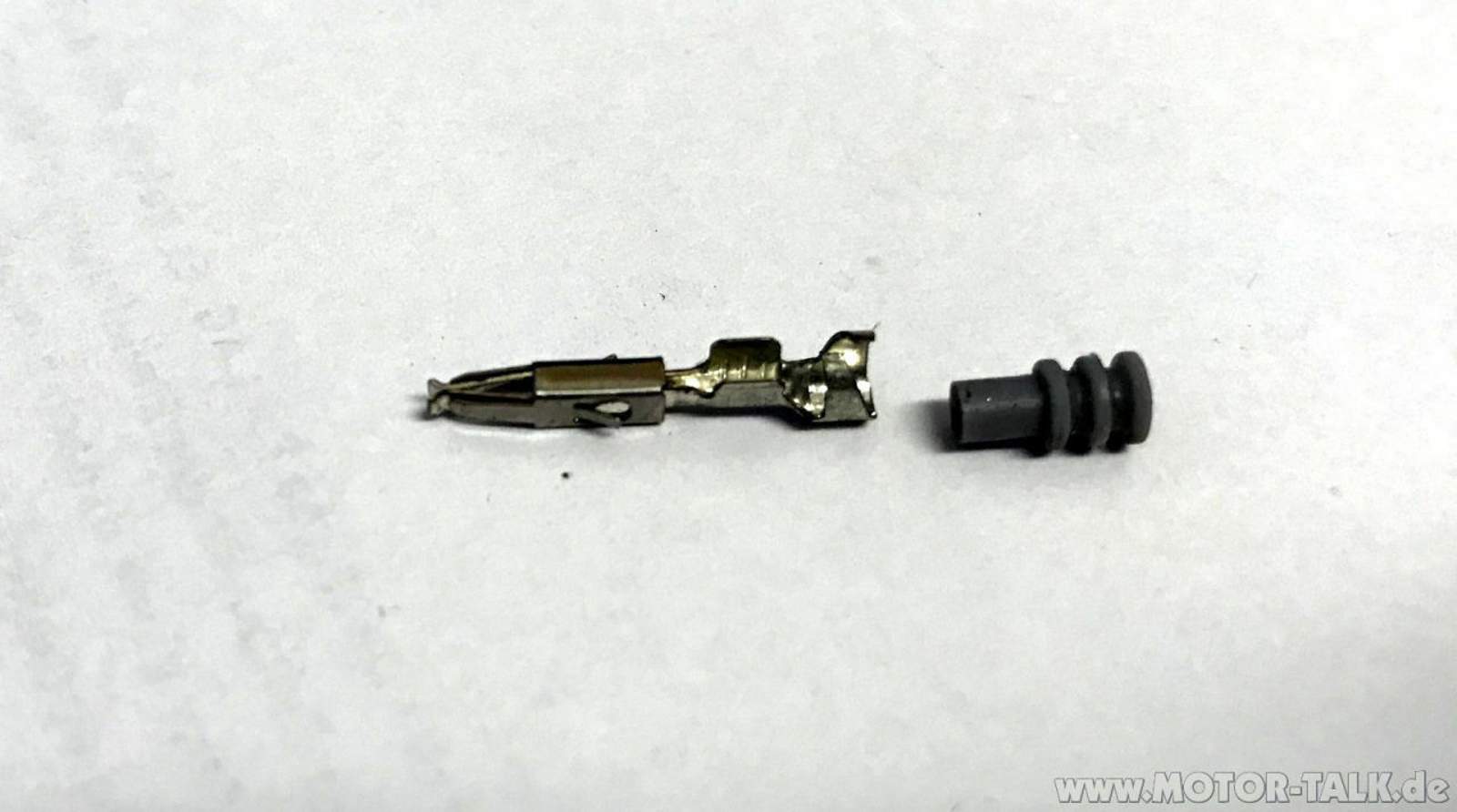

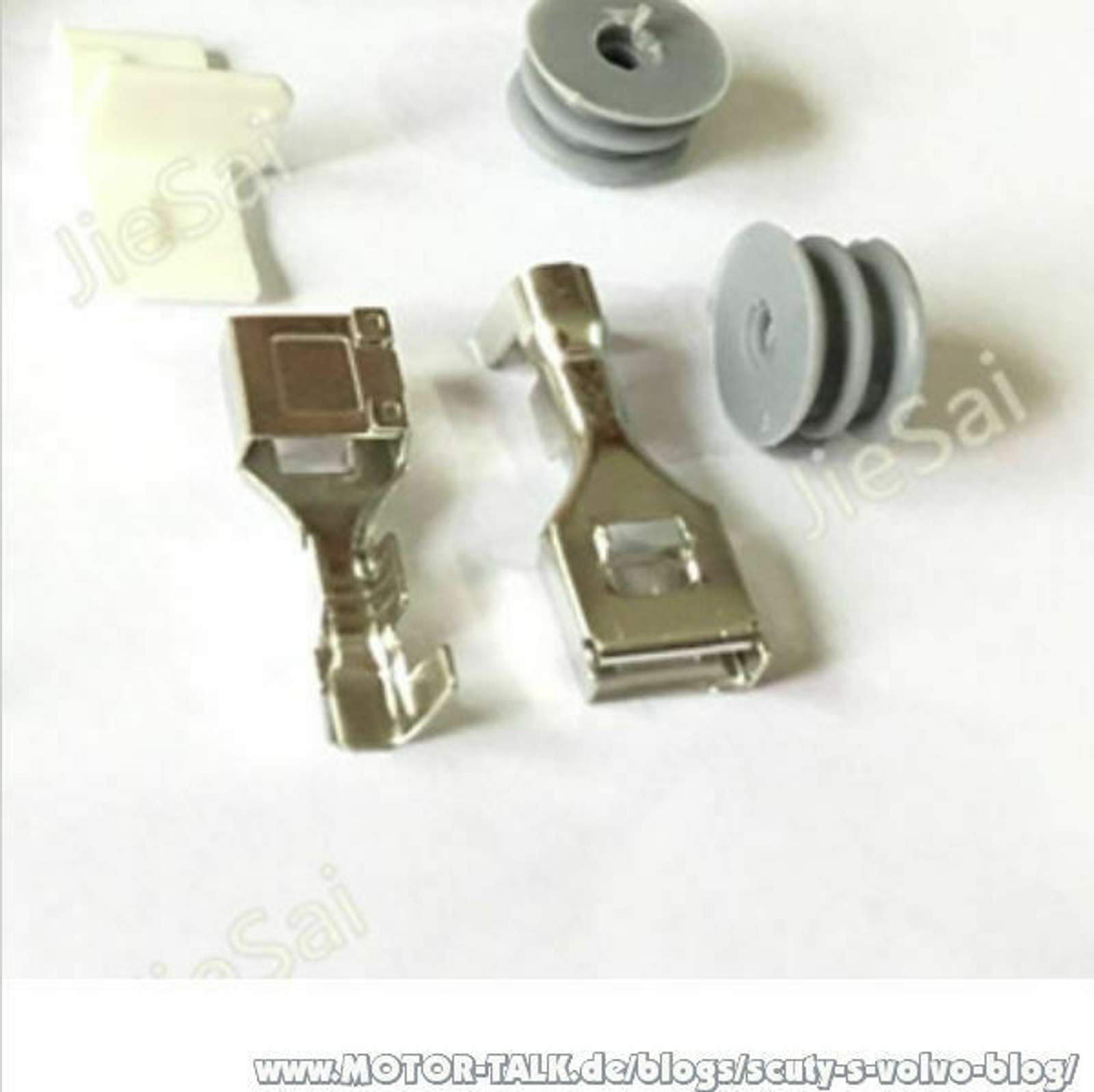

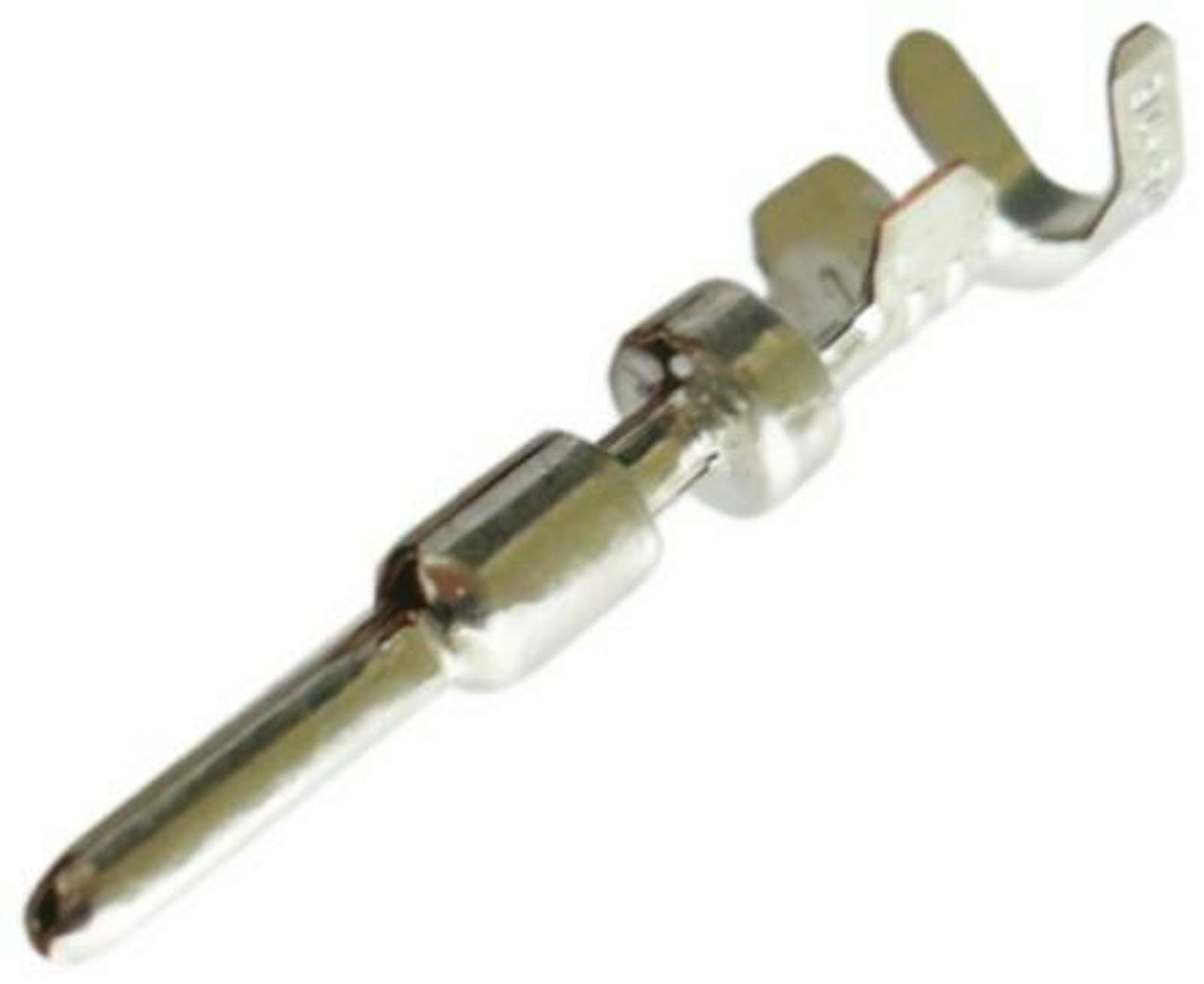

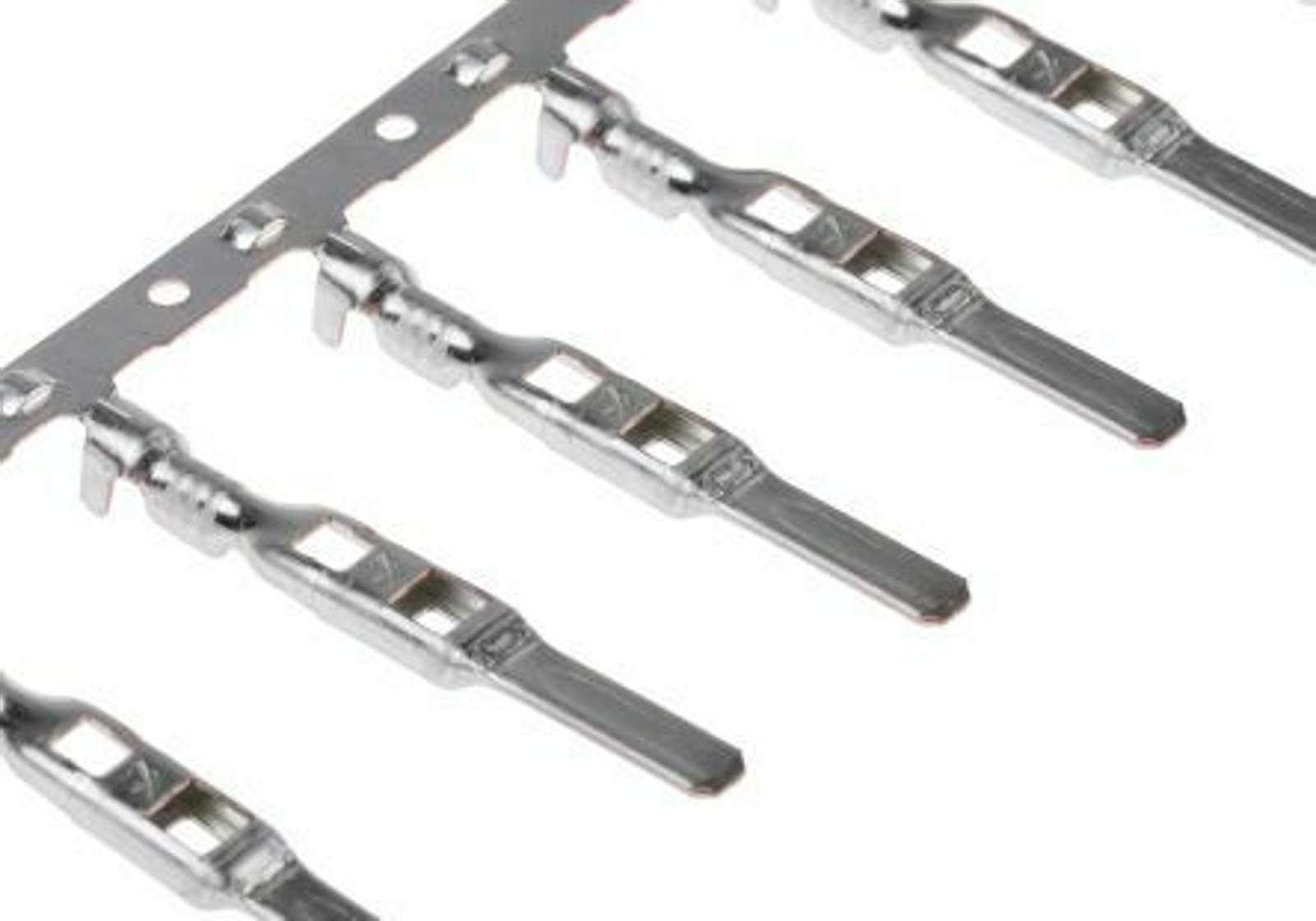

AMP JPT abgedichtet



amp-jpt-maleamp-jpt-male

amp-jpt-femaleamp-jpt-female



Diese werden im Motorraum benutzt in den AMP JPT Steckerkupplungen da sie Wasserdicht sind. Dazu gehört immer eine Dichtung und ggf. einen Stopfen wenn der Platz nicht belegt ist. Die Dichtungen gibt es in unterschiedliche größen je nach Querschnitt des Kabels.

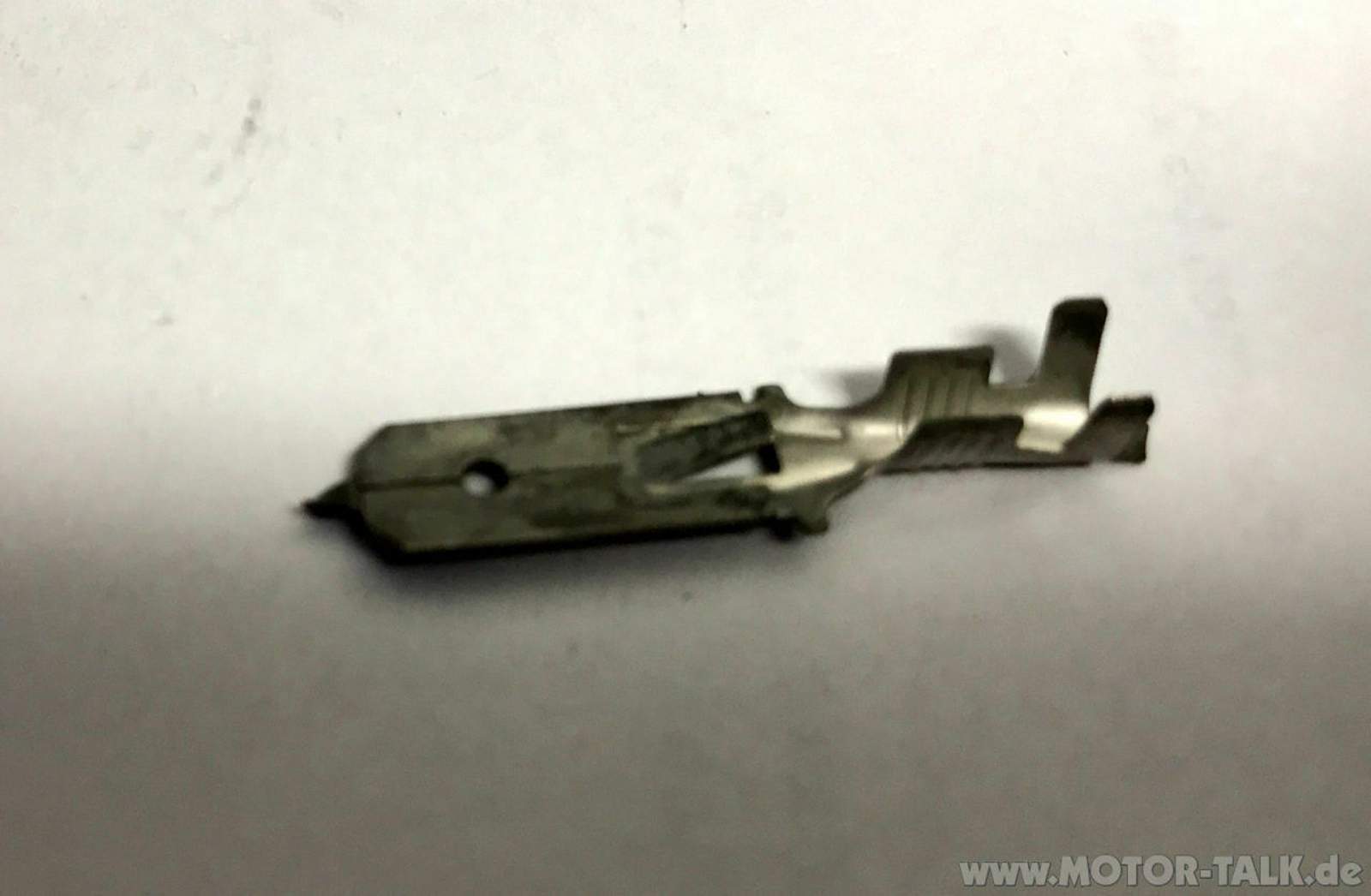

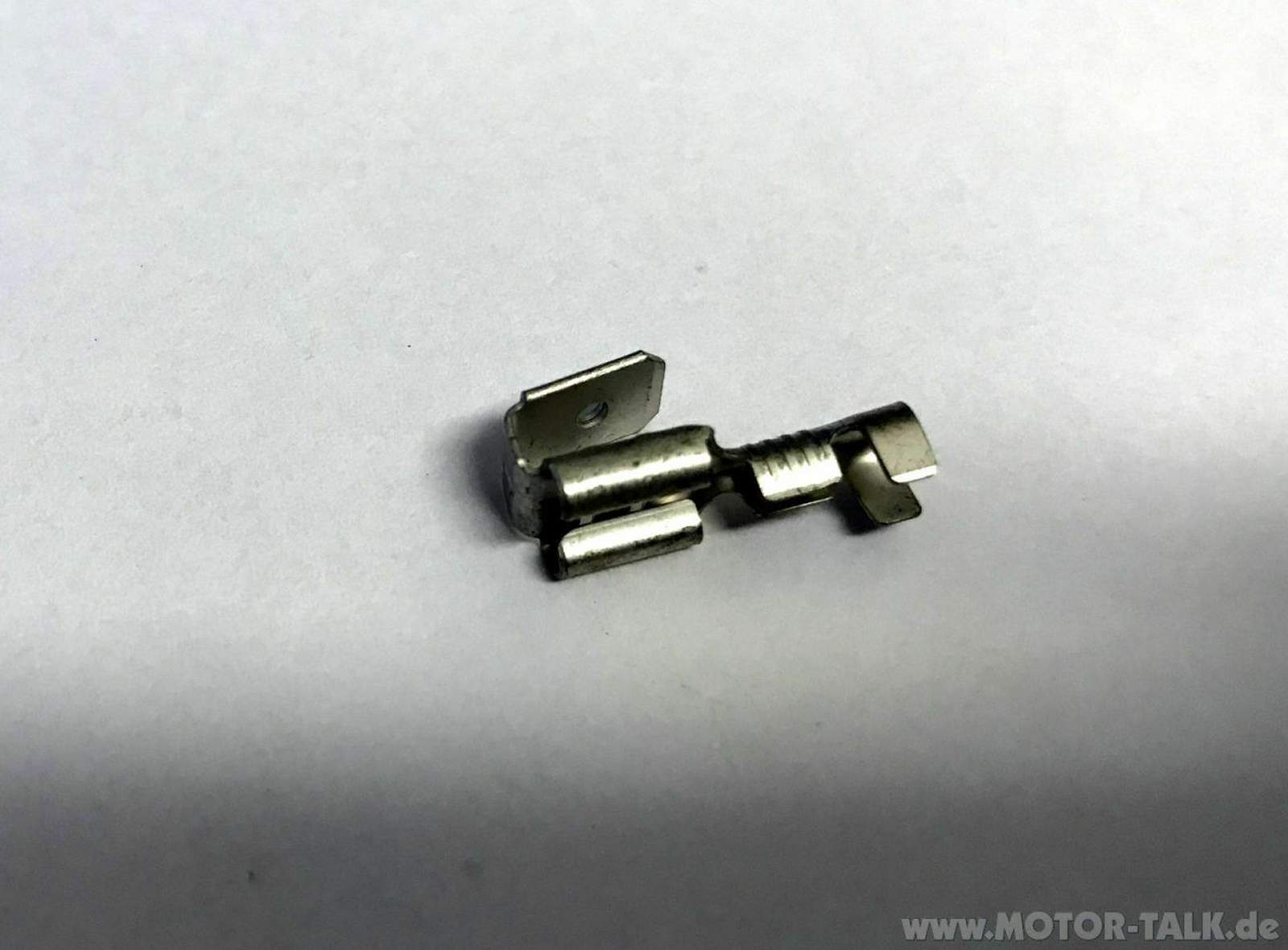

Flachstecker mit Abzweig 6.3mm



flachstecker-mit-abzweigflachstecker-mit-abzweig



Wird benutzt im Nachrüstkabelbaum für die Nebelscheinwerfer bis MJ95 für die Masseverbindung.















Microtimer



micro-timermicro-timer



Wird im ABS Stecker (ab MJ96) benutzt sowie SRS Steuergerät Stecker.

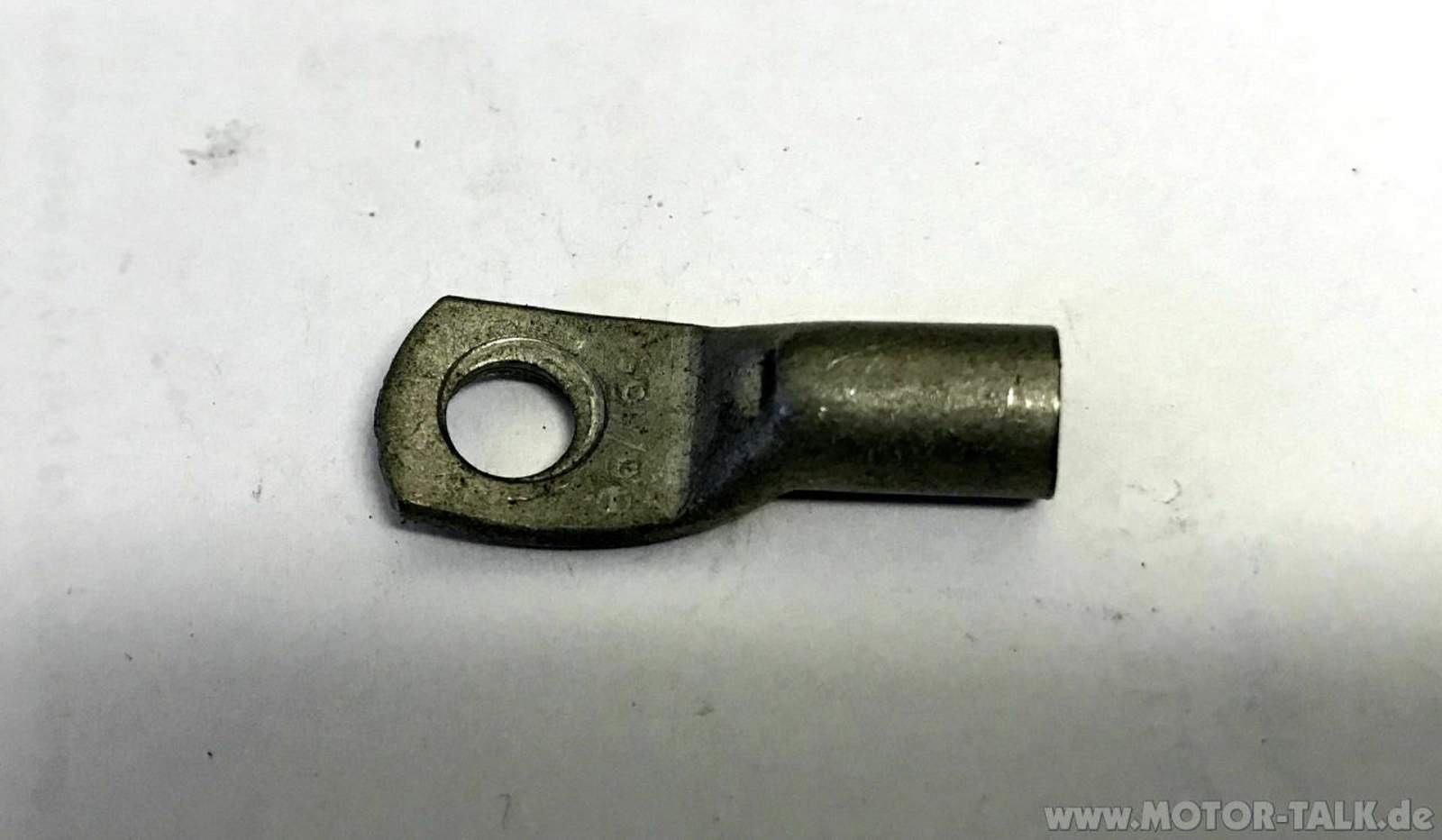

Rohrkabelschuh



rohrkabelschuhrohrkabelschuh



Wird bei den Batteriekabeln benutzt als 16mm² und 35mm² Variante mit M8 und M6 Loch.

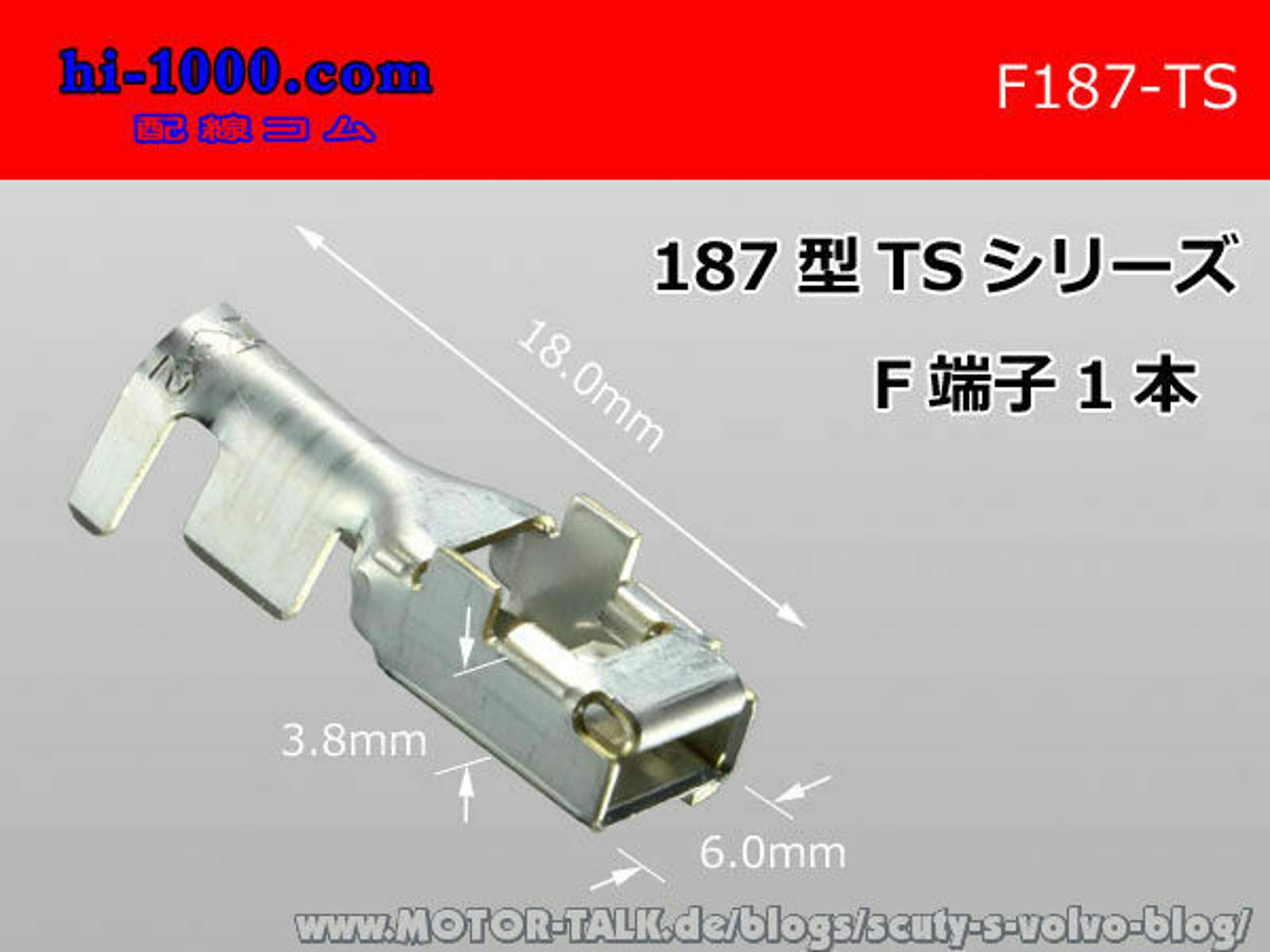

Furukawa F187 TS

furukawa-f187-tsfurukawa-f187-ts



Wird im x70 bei den Steckern in der Mittelkonsole benutzt und wird benötigt wenn man den Kabelbaum für die hintere Sitzheizung bauen möchte.



















Sumimoto TS 2.8mm

sumitomo-tssumitomo-ts

Kommt ebenfalls vor in der Mittelkonsole bei x70































Sumimoto TS 6mm

sumitomo-ts-6mmsumitomo-ts-6mm



Wird im P26 benutzt bei der Stromversorgung des Verstärkers der ebenfalls in der P80 Serie benutzt werden kann.



























APD Serie APK 12A

apd-serie-apk-12aapd-serie-apk-12a

Wird in den A Säulen Steckverbindung benutzt (der Rundstecker)

























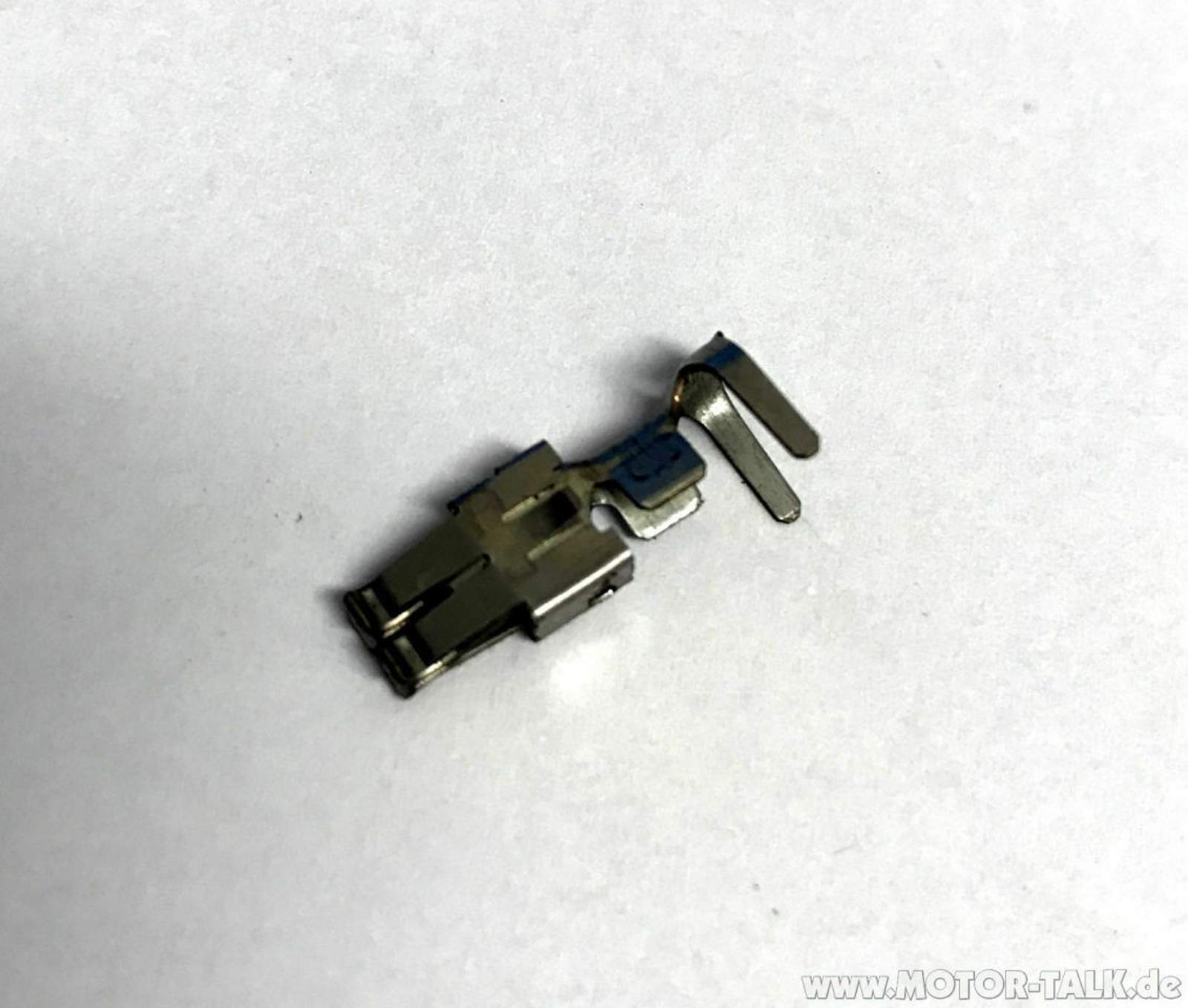

Delphi Sicma

delphi-sicmadelphi-sicma

Zu finden in der Megasteckern unter dem Armaturenbrett ab MJ96. Kommen in 2 Größen.
