Schaltplan W116 350 SE mit K-Jetronic
Ich suche einen Schaltplan für einen W116 Baujahr 06.1976 Motortyp 116985 .
Kann mir jemand helfen ?
Ähnliche Themen
21 Antworten
https://de.wikipedia.org/.../Mercedes-Benz_Baureihe_116?...
Den zeig mir mal in der Liste.
Es ist der 116 028
…mit KA-Jetronic. Der heißt 116.985, der D-Jetronic ist der 116.983!
Das habe ich in meiner ersten Anfrage ja mitgeeilt das es ein 116985 Motor ist.
Ich hab gemeint du wolltest den Fahrgestelltyp.
Anscheinend bekommt man für dieses Modell keinen originalen Schaltplan
…habe leider nur den Schaltplan für die D-Jet-Variante,also Motor 116.983. Schade! Gruß
Du suchst einen Schaltplan fürs komplette Auto ??? Also 116028 ?
Die gibts natürlich. Ich kann aber nur den Originalplan liefern und da sind die Linien wirklich sehr eng drauf und man benutzt eine Lupe und durchsichtiges Lineal um den Stromlauf zu verfolgen.
Falls Du allerdings was Spezielles suchst, Pumpensteuerung, Klima, ABS, elektr. Fenster, KI solltest Du es sagen weil die Pläne viel besser lesbar sind.
Außerdem kann man z.B. vom KI einen Screenshot machen und dann etwas vergrößern.

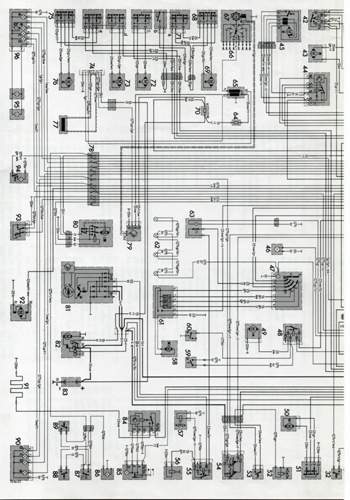

Ein Beispiel von einem Originalplan [W126] im Anhang.
Hallo Fitzcarraldo 1,
Ja es ist der 116028 mit K-Jetronic der Motortyp ist der 116.985.
Das Fahrzeug hat noch keinen Kat.
Sind bei diesem Schaltplan die Bauteilebezeichnung und Kabelfarben,sowie wo die Teile oder Relais verbaut sind dabei?
Danke für die Antwort.
Gruß
Helmulix
Ja natürlich, ohne diese Infos wäre das ein Stück nutzloses Papier.
Was möchtest Du denn für diesen Schaltplan haben,oder ist er kostenlos ?

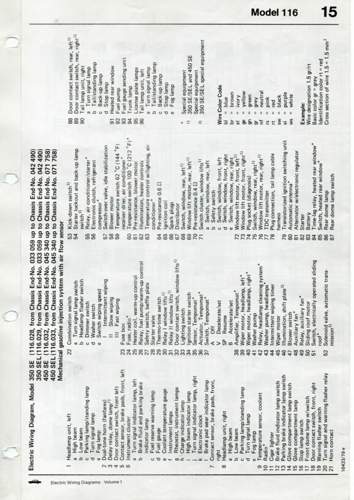

Wie Du siehst gibt es 2 verschiedene Pläne - Fahrgestellnummerabhängig.
Du mußt also angeben welcher für Dein Auto zutrifft ???
Der Transfer per MT oder Email kostet Dich natürlich nix.
…deswegen mehrfach der Hinweis auf K-Jetronic! Ergo ab Vin 33000. :)
Zitat:
"…deswegen mehrfach der Hinweis auf K-Jetronic! Ergo ab Vin 33000. :)" ???
Innerhalb K-Jetr. gibts 2 verschiedene Pläne - siehe Screenshot oben !
Das stimmt absolut! Das Baujahr war ja aber mit 09/76 angegeben. Ergo die frühe 195PS-Variante. Der Plan ab 42091 ist dann ab Modelljahr 1978 mit 205 PS und der (u.a.) geänderten Abgasanlage gültig.
Leider sind beide sehr schwer zu bekommen-insofern besten Dank an Dich-während der Plan für die D-Jet 116.983 „leicht“ verfügbar ist.
Ich habe mir den auch gleich kopiert, da es seit langem der einzige Schaltplan war, der mir für meine Autos noch fehlte. Insofern also „doppelt gut“!
Gruß
"schwer zu bekommen" ? Na ja, kommt darauf welche Mittel einem zur Verfügung stehen.
Wenn Helmulix angibt welcher Schaltplan für sein Auto zutrifft kann der Scanner seine Arbeit beginnen.
